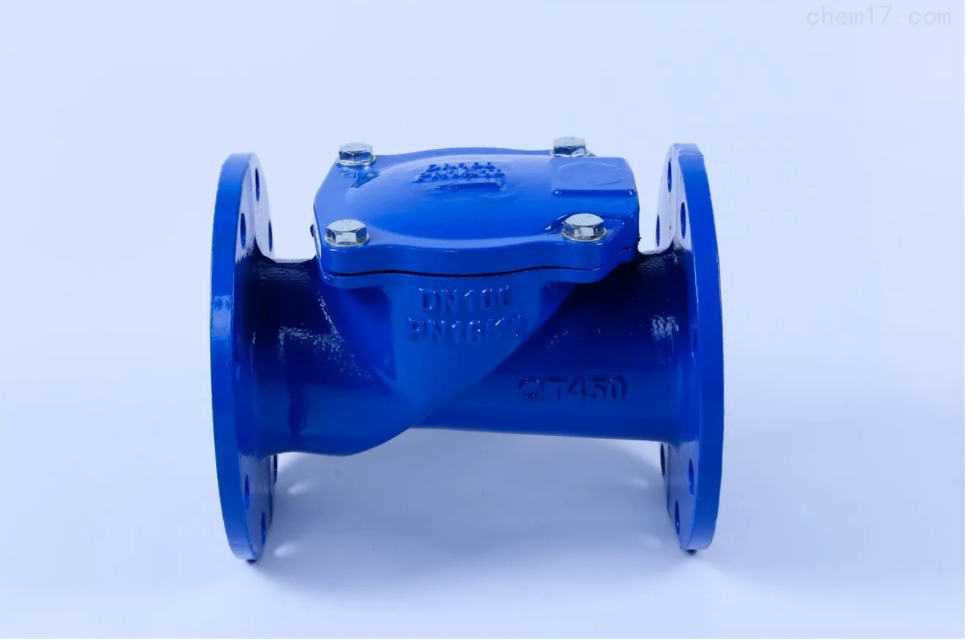

單向橡膠板止回閥H44X-10Q-16Q概述

H44X(SFCV)型橡膠板止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠板由鋼板、鋼棒及強化尼龍布做襯底．外層由橡膠制成閥瓣。該閥采用全流面積式設計，具有水頭損先小，不易堆積雜物維修簡便等特性。

該閥主要適用于給排水系統可安裝于水泵出水口處以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上以防止池水倒流至給水系統中。橡膠板止回閥的閥瓣采用全襯丁腈橡膠與閥體斜面金屬組合密封，閥瓣關閉行程短，密封性能好，可顯著減少水錘沖擊壓力。

橡膠板止回閥H44X-10Q-16Q特點

橡膠瓣止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門零部件，設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

橡膠瓣止回閥H44X-10Q-16Q安裝注意事項

1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。

2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。

3、旋啟式止回閥應安裝在水平管道上
